灌漿料的凝結(jié)硬化時間，會直接影響到灌漿料的施工質(zhì)量。灌漿料是使用最為廣泛的建筑材料.在工業(yè)和民用建筑中大量使用，還普遍應(yīng)用于公路、橋梁，鐵路、水利和國防建設(shè)等關(guān)系到國計民生的重大基建工程。灌漿料具有優(yōu)良的機(jī)械強(qiáng)度和經(jīng)濟(jì)適用性，是大部分工業(yè)和民用地板的基礎(chǔ)材料。地坪涂裝主要針對水泥地板的涂裝工程。

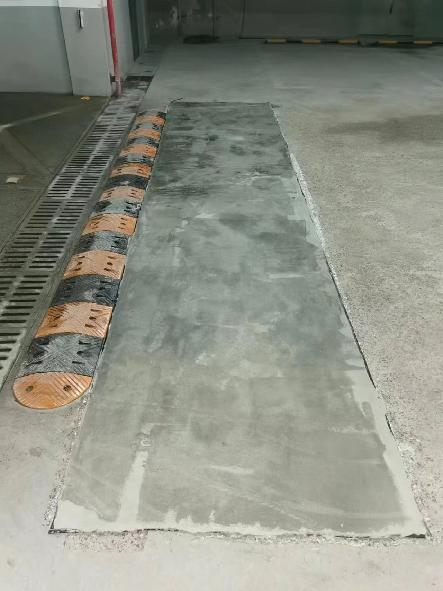

　　灌漿料的凝結(jié)硬化分為以下幾個階段：

　　①初始反應(yīng)期

　　水化初期，由于水化物尚不多，包有水化物膜層的灌漿料顆粒之間是分離著的，相互間引力較小，此時灌漿料漿具有良好的塑性。一般的放熱反應(yīng)速度為168J/g?h，持續(xù)時間為5---10min。

　　②潛伏期

　　凝膠體膜層圍繞灌漿料顆粒成長，相互間形成點(diǎn)接觸，構(gòu)成疏松網(wǎng)狀結(jié)構(gòu)，使灌漿料漿體開始失去流動性和部分可塑性，這時為初凝，但此時還不具有強(qiáng)度。放熱反應(yīng)速度為4.2J/g?h，持續(xù)時間1h。

　　③凝結(jié)期

　　凝膠體膜層破裂(由于水分滲入膜層內(nèi)部的速度大于水化物通過膜層向外擴(kuò)散的速度而產(chǎn)生的滲透壓)，灌漿料顆粒進(jìn)一步水化，而使反應(yīng)速度加快，直至新的凝膠體重新修補(bǔ)好破裂的膜層為止。放熱反應(yīng)速度在6h內(nèi)逐漸增加到211/g?h，持續(xù)時間為6h。

　　④硬化期

　　形成的凝膠體進(jìn)一步填充顆粒之間空隙，毛細(xì)孔越來越少，使結(jié)構(gòu)更加緊密，灌漿料漿體逐漸產(chǎn)生強(qiáng)度而進(jìn)入硬化階段。放熱反應(yīng)速度在24h內(nèi)逐漸降低到4.2J/g?h，持續(xù)時間6h至若干年。經(jīng)過長時間(幾個月甚至幾年)的水化以后，多數(shù)顆粒仍剩余尚未水化的內(nèi)核。因此，硬化后的灌漿料石是由凝膠體、未水化灌漿料顆粒和毛細(xì)孔組成的不均質(zhì)結(jié)構(gòu)體。

　　影響灌漿料凝結(jié)硬化的主要因素有：灌漿料熟料礦物組成、灌漿料的細(xì)度、石膏摻量、拌合加水量、調(diào)凝外加劑、養(yǎng)護(hù)時間(齡期)、溫度和濕度等。石膏摻量必須適當(dāng)，過少起不到緩凝作用;摻量過多時，過量的硫酸鈣所電離的Ca2+產(chǎn)生強(qiáng)烈的凝聚作用，造成促凝效果，而且摻量過多，后期生成的鈣磯石將引起灌漿料石的膨脹破壞。
