一、建筑工程的后張預應力混凝土結(jié)構(gòu)孔道灌漿用水泥凈漿(不含骨料)的檢測規(guī)定，優(yōu)先執(zhí)行強制性標準《混凝土結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范》(GB 50204-2015)中6.5節(jié)的規(guī)定。

　　(一)材料檢測

　　1、3h自由泌水率宜為0%，且不應大于1%，泌水應在24h內(nèi)全部被水泥漿吸收;

　　2、水泥漿中氯離子含量不應超過水泥重量的0.06%;

　　3、當采用普通灌漿工藝時，24h自由膨脹率不應大于6%;當采用真空灌漿工藝時，24h自由膨脹率不應大于3%。

　　檢測頻次：同一配合比檢查一次。

　　(二)施工過程檢測 　試件抗壓強度檢驗應符合下列規(guī)定：

　　1、組批原則：每工作班留置一組試件;

　　2、試件尺寸及每組試件數(shù)量：70.7mm的立方體試件，6個;

　　3、試件養(yǎng)護方式和齡期：標準養(yǎng)護28d;

　　4、強度計算：試件抗壓強度應取6個試件的平均值;當一組試件中抗壓強度較大值或較小值與平均值相差超過20%時，應取中間4個試件強度的平均值。

　　5、結(jié)果評定：現(xiàn)場留置的灌漿用水泥漿試件的抗壓強度不應低于30MPa。

　　二、含或不含粗骨料的水泥基灌漿材料的檢測規(guī)定，可以執(zhí)行推薦標準《水泥基灌漿材料應用技術規(guī)范》(GB/T 50488-2008)。

　　1、原材料的進場檢測

　　每200t為一個取樣單位，不足200t也按一批論。

　　(1)常溫季節(jié)和常規(guī)的施工環(huán)境，檢測參數(shù)為：流動度、豎向膨脹率、抗壓強度、鋼筋銹蝕和泌水率;

　　(2)冬季施工期間，在(1)基礎上，增加規(guī)定負溫(-5℃、-10℃)下的抗壓強度比(R7、R-7 28和R-7 56);

　　(3)用于高溫環(huán)境的，在(1)基礎上，增加抗壓強度比和熱震性。

　　2、施工過程的檢測

　　(1)試塊留置

　　灌漿施工時，每50t作為一個檢驗批，不足50t也按一批論。每一檢驗批均應留置抗壓強度試件，其中

　　①標準養(yǎng)護條件下的試件不少于3組，分別檢驗1d、3d和28d強度;

　　②同條件養(yǎng)護試件的數(shù)量根據(jù)實際需要確定;

　　③冬季施工尚應增加抗凍臨界強度試件，抗凍臨界強度為5.0MPa。

　　(2)試塊規(guī)格

　　① 水泥基灌漿材料的較大集料粒徑≤4.75mm時，采用水泥膠砂試模(40×40×160mm3)成型試體。每組試塊成型三條試體。一般情況下，標準養(yǎng)護試件只留置28d齡期的;

　　② 水泥基灌漿材料的較大集料粒徑為>4.75mm且≤16mm時, 采用混凝土試模(100×100×100mm3)成型，每組試塊成型三個試塊。一般情況下，標準養(yǎng)護試件只留置28d齡期的。

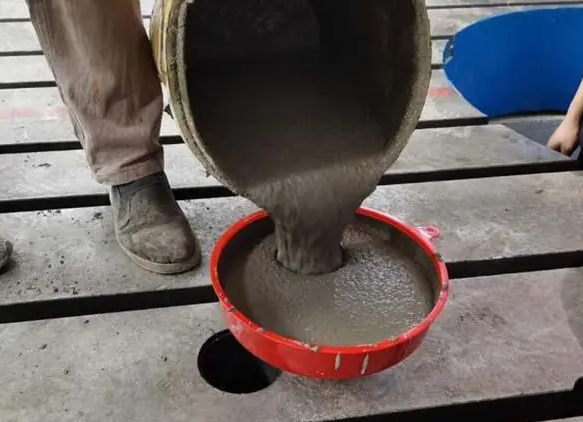

　　(3)試塊成型方法

　　灌漿料直接注入試模直至與試模上邊緣平齊。使用水泥膠砂試模成型試體時無需振動;采用混凝土試模成型試體時，適當手工振動。

　　(4)試塊強度折算

　　① 使用水泥膠砂試模成型的試體試壓時，強度不需折算;

　　② 采用混凝土試模成型的試塊試壓時，按下表規(guī)定的折算系數(shù)折算。
